Dahua VTO2000A-2 mit VTH1550CHW-2 anschließen
Dahua 2-Draht-Türsprechanlage richtig verdrahten
Empfohlen wird die sternförmige Verdrahtung: Jedes 2-Draht-Gerät (maximal vier) wird über ein zweiadriges Y-Kabel mit einem eigenen Kanal des Netzwerkcontrollers VTNC3000A verbunden.
- Netzwerkcontroller VTNC3000A als zentrale Komponente
- Farbmonitor VTH1550CHW-2 am Port „2-Wire 0“ auf CH1
- Zweiter Monitor auf CH2, maximal 4 Geräte insgesamt
- Außenstation VTO2000A-2 am freien Kanal des Controllers
- Sternförmige Verdrahtung statt Reihenschaltung
Anschluss der Türsprechanlage

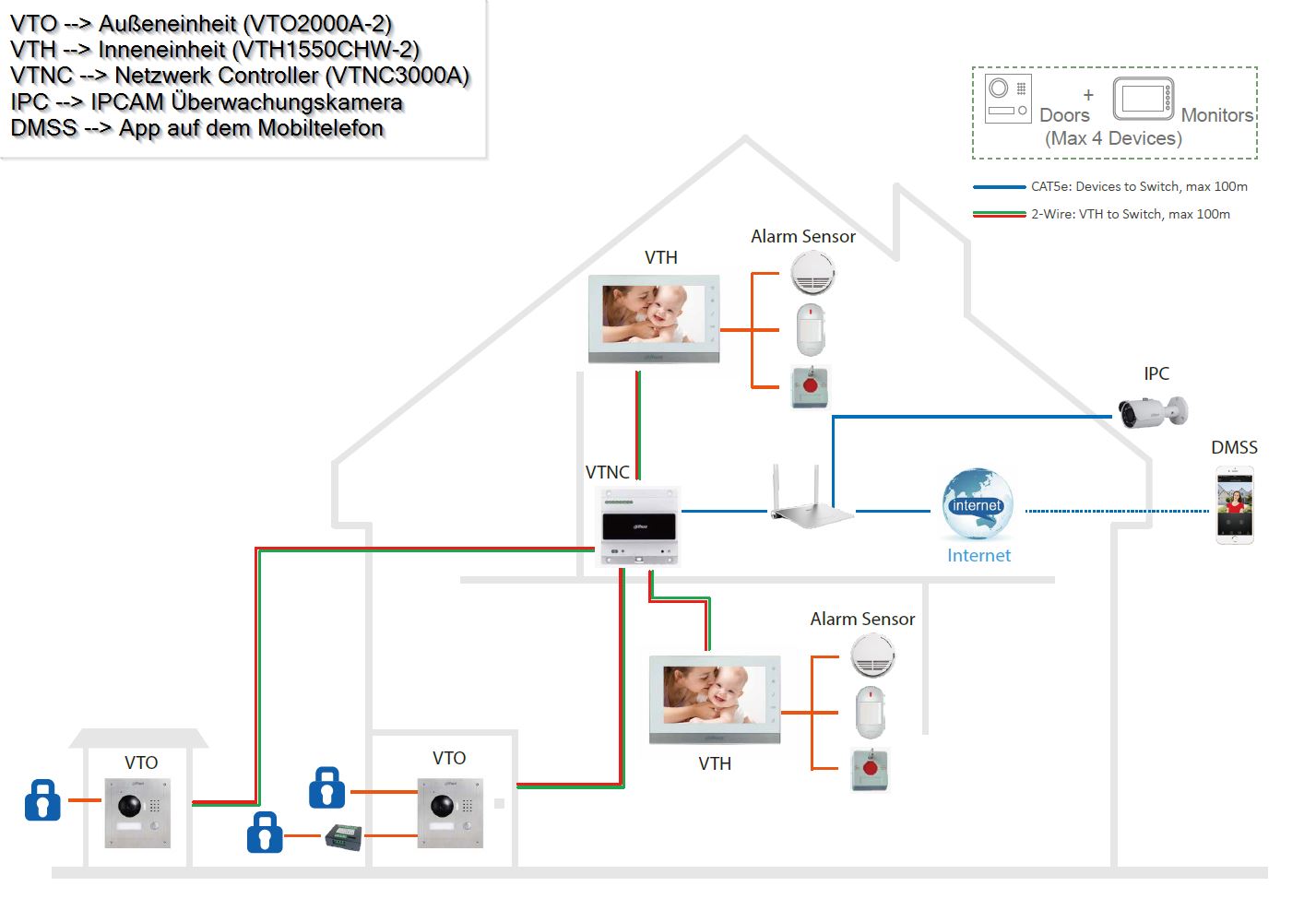

Installation mittels sternförmiger Verdrahtung (empfohlen)
Alle verwendeten 2-Draht-Geräte (maximal 4 Geräte) werden über ein zweiadriges Y-Kabel mit dem Netzwerk Controller VTNC3000A verbunden. An dem TFT Farbmonitor VTH1550CHW-2 wird jeweils ein Y-Kabel an den „Green Terminal“-Port mit der Bezeichnung „2-Wire 0“ angeschlossen und mit den freien Kanälen z.B. „CH1“ des Netzwerk Controllers verbunden. Soll ein zweiter Farbmonitor eingesetzt werden, so wäre dieser an "CH2" anzuschliessen. Die Aussenstation VTO2000A-2 wird folglich am Netzwerk Controller VTNC3000A an „CH3“ angeschlossen. Die Reihenfolge der zu verwendten Kanälen an dem Netzwerk Controller ist unerheblich. Der Netzwerk Controller VTNC3000A wird mit dem Netzteil an das Stromnetz angeschlossen und liefert für alle Geräte die Kommunikation der Datensignale sowie die Stromversorgung. Zur Nutzung der IP Funktionen muss der Netzwerk Controller VTNC3000A mittels Netzwerkkabel an den Router angeschlossen werden.
Installation mittels Verdrahtung in Reihe
Die Aussenstation der Türsprechanlage VTO2000A-2 wird mit einem 2-adrigen Y-Kabel mit dem Farbmonitor VTH1550CHW-2 an dem „Green Terminal“-Port mit der Bezeichnung „2-Wire 0“ verbunden. Dieser Farbmonitor repräsentiert den MASTER. An den MASTER Farbmonitor wird das Y-Kabel an dem „Green Terminal“-Port mit der Bezeichnung „2-Wire 1“ angeschlossen. Diese Kabelende wird an den zweiten Farbmonitor VTH1550CHW-2 an dem „Green Terminal“-Port mit der Bezeichnung „2-Wire 1“ verbunden. Dieser weitere Farbmonitor ist folglich der SLAVE. Des weiteren wird an den Farbmonitor MASTER ein weiteres Y-Kabel an dem „Green Terminal“-Port mit der Bezeichnung „2-Wire 2“ angeschlossen, dessen Ende mit dem Netzwerk Controller VTNC3000A verbunden (z.B. an „CH1“). Der Netzwerk Controller VTNC3000A wird mit dem Netzteil an das Stromnetz angeschlossen und liefert für alle Geräte die Kommunikation der Datensignale sowie die Stromversorgung. Zur Nutzung der IP Funktionen muss der Netzwerk Controller VTNC3000A mittels Netzwerkkabel an den Router angeschlossen werden.
Häufige Fragen
Welche Leitung brauche ich für die 2-Draht-Anlage?
Ein zweiadriges Kabel je Gerät, sternförmig zum Netzwerkcontroller geführt. Vorhandene Klingelleitungen lassen sich häufig weiterverwenden.
Wie viele Geräte kann ich anschließen?
Über den VTNC3000A sind maximal vier 2-Draht-Geräte möglich, zum Beispiel eine Außenstation und bis zu drei Innenstationen.
Kann ich die Anlage per App nutzen?
Ja. Der Netzwerkcontroller stellt die Anlage per IP bereit; die Bedienung erfolgt über die Dahua-Apps für iOS und Android.
Wie schütze ich den Türöffner vor Sabotage?
Mit dem Sicherheitsmodul DEE1010B: Der Schaltkontakt des Türöffners liegt dann im Gebäude und nicht an der Außenstation.
